Як працює вітрогенератор?

     Зміст розділу:

  1. Компоненти вітроустановки

  2. Комплектація  вітроустановок

  3. Підбір вітряка

  4. Приклади підбору компонентів установки

  5. Схеми роботи вітрогенератора

1. Компоненті вітроустановки

До основних компонентів системи, без яких робота вітряка неможлива, відносять наступні елементи:
Генератор - потрібний для заряду акумуляторних батарей. Від його потужності залежить як швидко заряджатимуться ваші акумулятори. Генератор потрібний для вироблення змінного струму. Сила струму і напруга генератора залежить від швидкості і стабільності вітру.
Лопаті - приводять в рух вал генератора завдяки кінетичній енергії вітру.
Щогла - зазвичай, чим вище щогла, тим стабільніше і сильніше сила вітру. Звідси слідує - чим вище щогла, тим більше виробітка генератора. Щогли бувають різних форм і висот.
Список додаткових необхідних компонентів :
Контролер - управляє багатьма процесами вітроустановки, такими, як поворот лопатей, заряд акумуляторів, захисні функції та ін. Він перетворює змінний струм, який виробляється генератором в постійний для заряду акумуляторних батарей.
Акумуляторні батареї - накопичують електроенергію для використання у безвітряні години.высот.

Список додаткових необхідних компонентів :
Контроллер - управляє багатьма процесами ветроустановки, такими, як поворот лопатей, заряд акумуляторів, захисні функції та ін. Він перетворює змінний струм, який виробляється генератором в постійний для заряду акумуляторних батарей.
Акумуляторні батареї - накопичують електроенергію для використання у безвітряні години. Також вони вирівнюють і стабілізують напругу, що виходить, з генератора. Завдяки ним ви отримуєте стабільну напругу без перебоїв навіть при поривчастому вітрі. Живлення вашого об'єкту йде від акумуляторних батарей.
Анемоскоп і датчик напряму вітру - відповідають за збір даних про швидкість і напрям вітру в установках середньої і великої потужності.
АВР - автоматичний перемикач джерела живлення. Робить автоматичне перемикання між декількома джерелами електроживлення за проміжок в 0,5 секунд при зникненні основного джерела. Дозволяє об'єднати ветроустановку, громадську
електромережу, дизель-генератор і інші джерела живлення в єдину автоматизовану систему. Увага: АВР не дозволяє працювати мережі одного об'єкту одночасно від двох різних джерел живлення!


Інвертор - перетворює струм з постійного, який накопичується в акумуляторних батареях, в змінний, який споживає більшість електроприладів. Інвертори бувають чотирьох типів:


Модифікована синусоїда - перетворює струм в змінний з напругою 220В з модифікованою синусоїдою (ще одна назва: квадратна синусоїда). Придатний тільки для устаткування, яке не чутливе до якості напруги : освітлення, обігрів, заряд пристроїв і т.п.

Чиста синусоїда - перетворює струм в змінний з напругою 220В з чистою синусоїдою. Придатний для будь-якого типу електроприладів : електродвигуни, медичне устаткування та ін.
     Трифазний - перетворює струм в трифазний з напругою 380В. Можна використати для трифазного устаткування.
     Мережевий - на відміну від попередніх типів дозволяє системі працювати без акумуляторних батарей, але його можна використати тільки для виведення електроенергії в громадську електромережу. Їх вартість, зазвичай, у декілька разів перевищує вартість немережевих інверторів. Іноді вони коштують дорожче, ніж усі інші компоненти ветроустановки разом

2. Комплектація вітроустановок

В комплект  вітроенергетичних установок входить:

  1. Турбіна

  2. Щогла (не входить у комплект EuroWind 300L)

  3. Лопаті

  4. Кріплення

  5. Троси щогли

  6. Поворотній механізм (тількі з вітрогенераторами EuroWind 3 і старше

  7. Контролер

  8. Анемоскоп и датчик вітруількі з вітрогенераторами EuroWind 3 і старше)

  9. Хвіст (тількі с вітрогенераторами EuroWind 2 и молодше)

Акумулятори, інвертор и додатково устаткування підбираються індивідуально і у базову комплектацію не входять. Незалежно від комплектації вітрогенератор завжди автоматично становиться за вітром.

принцип роботи вітрогенератора

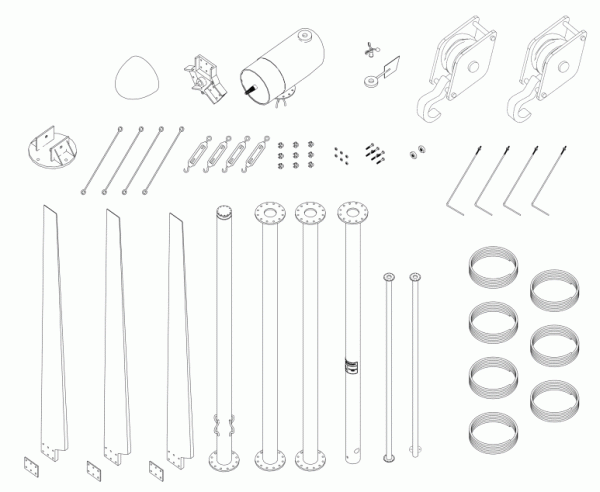

Комплектуючі вітрогенератора EuroWind 10





3. Підбір вітряка

Перше питання, на яке ви повинні дати відповідь і який допоможе вам відповісти на інші питання : Для чого вам потрібний вітрогенератор і які завдання він повинен виконувати?
Відповівши на головне питання, ви можете без проблем відповісти на інші питання і вирішити який набір устаткування вам потрібний і скільки це коштуватиме.


Отже, три основні величини, які визначають роботу усього комплексу :
Вихідна потужність ветроустановки (кВт), визначається тільки потужністю перетворювача (інвертора) і не залежить від швидкості вітру, місткості акумуляторів. Ще її називають "піковим навантаженням". Цей параметр визначає максимальну кількість електроприладів, які можуть бути одночасно підключені до вашої системи. Ви не зможете одночасно споживати більше електроенергії, ніж дозволяє потужність вашого інвертора. Якщо ви споживаєте електроенергію рідко, але у великих кількостях, то звернете увагу на потужніші інвертори. Для збільшення вихідної потужності можливе одночасне підключенн
я декілька
інверторів.

Час безперервної роботи за відсутності вітру або при слабкому вітрі визначається місткістю акумуляторних батарей (Ач або кВт) і залежить від потужності і тривалості споживання. Якщо ви споживаєте електроенергію рідко, але у великих кількостях, зверніть увагу на акумулятори з великою місткістю.


Швидкість заряду акумуляторних батарей (кВт/година) залежить від потужності самого генератора. Також цей показник прямо залежить від швидкості вітру, а побічно від висоти щогли і рельєфу місцевості. Чим потужніше ваше генератор, тим швидше заряджатимуться акумуляторні батареї, а це означає, що ви зможете швидше споживати електроенергію з батарей і у великих об'ємах. Потужніший генератор слід брати у тому випадку, якщо вітри в місці установки слабкі або ви споживаєте електроенергію постійно, але в невеликих кількостях. Для збільшення швидкості заряду акумуляторів можлива установка декількох генераторів одночасно і підключення їх до однієї акумуляторної батареї.



Виходячи з перелічених вище чинників, для підбору вітрогенератора і супроводжуючого устаткування вам необхідно відповісти на три питання:
Кількість електроенергії, необхідне вашому об'єкту щомісячно (вимірюється в кіловатах). Ці дані потрібні для підбору генератора. Їх можна узяти з комунальних рахунків на оплату електроенергії або розрахувати самостійно, якщо об'єкт знаходиться у стадії будівництва.
Бажаний час автономної роботи вашої енергосистеми у безвітряні періоди або періоди, коли ваше споживання енергії з акумуляторів перевищуватиме швидкість зарядки акумуляторних батарей генератором. Цей параметр визначає кількість і місткість акумуляторних батарей.
Максимальне навантаження на вашу мережу в пікові моменти (вимірюється в кіловатах). Необхідно для підбору інвертора змінного
струму.

4. Приклади підбору компонентів установки
Розглянемо декілька загальних прикладів підбору устаткування ветроустановки. Точніший розрахунок може бути зроблений нашими фахівцями і включає значно більше необхідних деталей.
Приклад розрахунку вітряка №1
Опис:
Приватний будинок в Київській області знаходиться у стадії будівництва. За попередніми розрахунками мешканці будинку споживатимуть не більше 300-400 кВт електроенергії щомісячно. Витрати електроенергії не дуже високі, оскільки хазяї використовуватимуть для опалювання і нагріву води твердопаливний котел, а вітрогенератор потрібний тільки для повного забезпечення побутових приладів електроенергією.
Хазяї проводять основну частину дня на роботі, а пік споживання електроенергії припадає на уранішні і вечірні години. У цей момент можуть бути включені електроприлади сумарною потужністю до 4 кіловат.
Будинок знаходиться на піднесеності і є відкритий простір навколо майбутнього місця установки вітрогенератора

Громадської електромережі немає.
Завдання:
Повністю забезпечити 300-400 кВт електроенергії щомісячно з піковими навантаженнями до 4 кВт.
Рішення:
Генератор:
Щоб зрозуміти як швидко повинні заражатися акумулятори при витраті електроенергії 400 кВт в місяць, ми повинні розділити 400 кВт/мес на 30 днів (отримаємо щоденне споживання), а потім отримане число розділити на 24 години (400/30/24 = 0,56 кВт/година - середнє щогодинне споживання). Швидкість заряду акумуляторних батарей генератором повинна скласти як мінімум 560 Ватів в годину.
В Київській області низька середньорічна швидкість вітру, але відкритий простір і підвищення об'єкту дозволить вітрогенератору працювати як мінімум на 30-40% від номінальної потужності. Для точніших показників можна зробити вимір швидкості вітру в місц
і установки.

Для того, щоб забезпечити заряд акумуляторних батарей генератором за цих умов із швидкістю 560 Ватів в годину, треба узяти генератор, номінальна потужність якого буде як мінімум в три рази більше за необхідну, оскільки генератор працюватиме усього на 30-35% від номінальної потужності (560Вт/ч*3=1680Вт/ч). Для цих потреб нам підходить генератор EuroWind 2 з номінальною потужністю 2000 Ватів.
Акумулятори:
Проводячи 8-9 годин на роботі у буденні дні, хазяї відсутні, і енергоспоживання їх будинку зведене до мінімуму. У нічний час споживання також зведене до мінімуму. Основне споживання відбувається уранці і увечері. Між цими основними списами існує інтервал о 8-9 годині.
При середньому рівні заряду акумуляторних батарей 560 Вт/ч за інтервал 8-9 годин вітровий генератор зможе виробити близько 5000 Ватів. У вітряні дні цей показник може збільшитися як мінімум в два рази, тому за той же період часу може бути вироблені 10000 Ватів електроенергії.
Генератор EuroWind 2 має напругу 120 Вольт, тому йому потрібні 10 акумуляторів з напругою 12 Вольт (12В*10=120В). Одна акумуляторна батарея 12В 100Ач здатна зберегти до 1,2 кВт електроенергії. Десять таких батарей можуть зберегти до 12 кВт (1200Вт*10=12000Вт). Для запасу 10000 Ватів електроенергії нам чудово підійдуть 10 акумуляторних батарей 12В з місткістю 100Ач.
Інвертор:
Для максимального споживання електроенергії в пікові моменти до 4 кВт, можна встановити інвертор 5 кВА. Він зможе забезпечити постійне навантаження 4 кВт і пускові струми до 6 кВт (150% навантаження). Таблицю сумісності інверторів ви знайдете в розділі Інвертори.
Додаткове устаткування:
АВР в даному випадку не потрібний, оскільки немає основної мережі, а комутацію з дизельним генератором (чи бензиновим) можна робити за допомогою перекидного вимикача.
А ось дизельний генератор на 5 кВт в нашому випадку не завадить - його можна використати як резервне живлення при повній відсутності вітру.
РАЗОМ:
Для повного енергозабезпечення
объєкту нам необхідно генератор EuroWind 2, 10 акумуляторных батарей 12В с ємкістю 100Ач, інвертор 5 кВА, дизельна електростанція на 5 кВт.

Приклад розрахунку вітряка №2
Опис:
Невеликий готель на 8 номерів разом з рестораном розташовані на трасі у відкритому полі. Середньорічна швидкість вітру в місці установки була заміряна заздалегідь і складає 6,8 м/с. Витрати електроенергії на побутові прилади і освітлення складають 60 кВт на один номер в місяць і близько 2500 кВт в місяць на ресторан. Ресторан і готель обігріваються, кондиціонують і круглий рік забезпечують себе гарячою водою за допомогою трифазного геотермального теплонасоса інверторного типу потужністю 14 кВт. Споживання електроенергії цього теплонасоса складає 3,5 кВт/година, а пускові струми - всього 2,8 кВт.
В ресторані і готелі використовуються енергозбережні лампи для освітлення. Пікове навантаження при використанні електроприладів і освітлення об'єкту складає близько 7,5 кВт (не рахуючи 3,5 кВт теплонасоса).
Є громадська електромережа, але вона не може забезпечити потреби, оскільки виділена лінія потужністю тільки 4 кВт. Велику потужність не може забезпечити місцева
підстанція.

Завдання:
Повне забезпечення об'єкту незалежною електроенергією, опалюванням і резервним живленням від основної мережі.
Рішення:
Генератор:
Щомісячна витрата електроенергії на зміст номерів складе 60 кВт * 8 номерів = 480 кВт в місяць. Загальна витрата електроенергії на зміст готелю і ресторану без урахування опалювання складе 2980 кВт в місяць (480 кВт 2500 кВт = 2980 кВт). Звідси витікає, що середнє щогодинне споживання на усі електроприлади і освітлення без урахування обігріву складе 4,14 кВт/година (2980 кВт / 30 днів / 24 години = 4,14 кВт/година). До цього числа необхідно додати 3,5 кВт/година, які споживатиме теплонасос. У результаті ми отримуємо, що генератор повинен забезпечувати нас як мінімум 7,64 кіловатами електроенергії щогодини (4,14 кВт/година 3,5 кВт/година = 7,64 кВт/година).
Середньорічна швидкість вітру 6,8 м/с дозволяє генератору працювати як мінімум на 40% від номінальної потужності. Звідси витікає, що номінальна потужність генератора повинна складати як мінімум 19,1 кВт/годин
.

Для цих цілей чудово підійшов би генератор EuroWind 20, але він розрахований на більш високі середні швидкості вітру, як і інші потужні генератори (EuroWind 15, 20, 30, 50). Тому ми віддамо перевагу двом генераторам EuroWind 10, які працюватимуть в одній системі, замість одного генератора EuroWind 20. Тим паче, що вільне місце для установки вітрогенератора в даному випадку не критично - є вільна площа навколо готелю і ресторану.
Акумулятори:
В цьому комплексі практично відсутні великі перерви у використанні електроенергії, а постійні вітри підтримують рівномірний рівень заряду акумуляторів.
В цьому випадку потрібні акумулятори, які будуть своєрідним "буфером" між генератором і інвертором. Їх головне завдання полягатиме в стабілізації і випрямленні напруги, а не накопиченні
електроэнергии.

Генератор EuroWind 10 має напругу 240 Вольт, тому йому потрібні 20 акумуляторів з напругою 12 Вольт (12В*20=240В). Одна акумуляторна батарея 12В 150Ач здатна зберегти до 1,8 кВт електроенергії. Двадцять таких батарей можуть зберегти до 36 кВт (1800Вт*20=36000Вт). Запасу електроенергії в 36 кВт повинно вистачити усьому комплексу майже на 5 годин безперервної роботи при середньому навантаженні при повній відсутності вітру. Для цього нам підійдуть 20 акумуляторних батарей 12В з місткістю 150Ач.
Інвертор:
Для максимального споживання електроенергії в пікові моменти до 7,5 кВт, можна встановити інвертор 10 кВА. Він зможе забезпечити постійне навантаження 8 кВт і пускові струми до 12 кВт (150% навантаження).
А для забезпечення теплонасоса потужністю 3,5 кВт нам потрібний трифазний інвертор, оскільки цей теплонасос вимагає трифазний струм з напругою 380В. В цьому випадку візьмемо ще один інвертор - трифазний 5 кВА, який забезпечить нас напругою 380В і постійною потужністю
4
кВт.

Додаткове устаткування:
Можна встановити АВР, який автоматично перемикатиме живлення готелю і ресторану з вітрогенератора на громадську електромережу у разі повного безвітря і розряду акумуляторних батарей.
Середнє споживання готелю і ресторану (4,14 кВт) практично дорівнює потужності громадської лінії електропередач, яка була виділена об'єкту (4 кВт), тому резервне живлення буде забезпечено.Для резервного забезпечення теплового насоса можна встановити трифазну бензинову або дизельну електростанцію потужністю 3,5 4 кВт, оскільки громадська електромережа не зможе забезпечити трифазний струм для резервного живлення теплонасоса.


ИТОГО:

Для повного енергозабезпечення цього об'єкту нам потрібні два генератор EuroWind 10, 20 акумуляторних батарей 12В з місткістю 150Ач, однофазний інвертор 10 кВА, трифазний інвертор 5 кВА, АВР, бензинова або дизельна електростанція на 3,5-4 кВт
5. Схеми роботи вітрогенератора
Приводимо декілька популярних схем роботи вітрогенераторних систем із споживачем. Це усього лише деякі приклади, тому можливі і інші схеми роботи. У кожному випадку складається індивідуальний проект, який здатний вирішити поставлене перед нами завдання

принципи роботи вітрогенератора

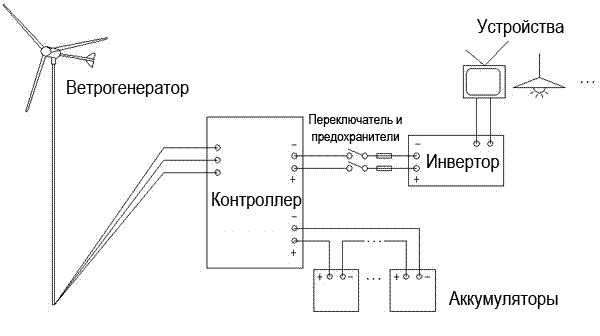

Автономне забезпечення объєкту (з акумуляторами).
Объєкт живиться тільки від вітроенергетичної установки.


робота вітрогенератора

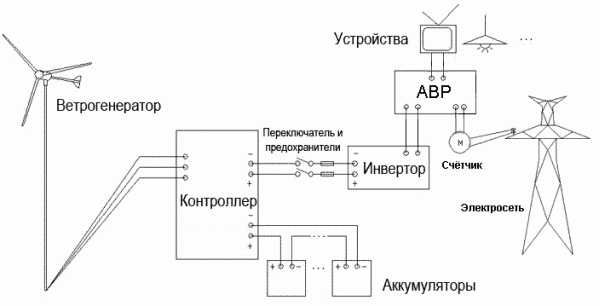

Вітрогенератор (з акумуляторами) и комутація з мережою.
АВР дозволяє перемкнути живлення об'єкту за відсутності вітру і повному розряді акумуляторів на електромережу. Ця ж схема може використовуватися і навпаки - вітрогенератор, як резервне джерело живлення. В цьому випадку АВР перемикає вас на акумуляторні батареї вітрогенератора при втрати живлення від електромережі..


принцип роботи вітрогенератора

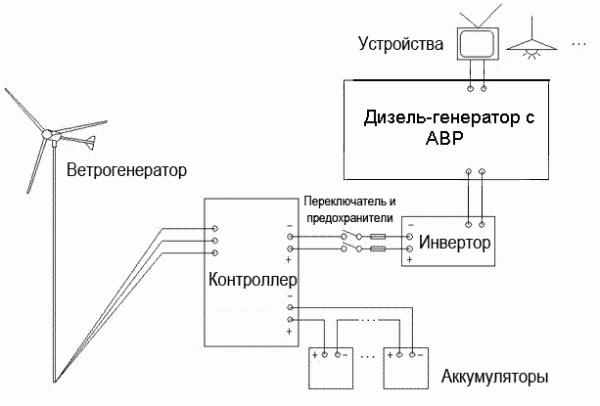

Вітрогенератор (з акумуляторами) і резервний дизель-(бензо-)генератор.
У випадку відсутності вітру і розряді акумуляторних батарей відбувається автоматичний запуск резервного генератору.


принцип роботи вітрогенератора

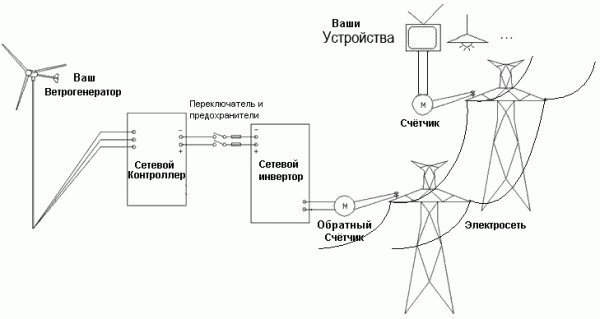

Вітрогенератор (без акумуляторов) и комутація з мережою.
Громадська електромережа використовується замість акумуляторних батарей - в неї йде уся вироблена електроенергія і з неї споживається. Ви платите тільки за різницю між виробленою і спожитою електроенергією. Така схема роботи поки що не дозволена в Україні і у багатьох інших країнах.


принцип роботи вітрогенератора

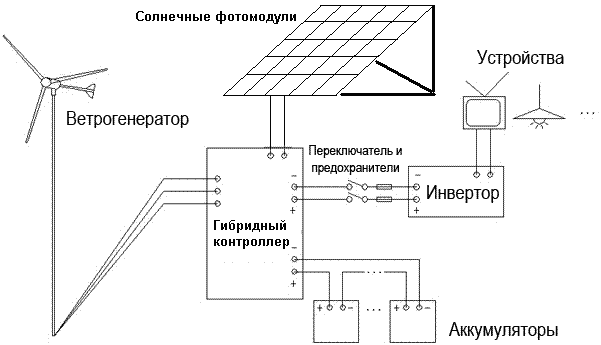

Гібридна автономна система – сонце-вітер
Можливе підключення сонячних фотомодулів до ветрогенераторной системи через гібридний контроллер або за допомогою окремого контролера для сонячних систем.


принцип роботи вітрогенератора

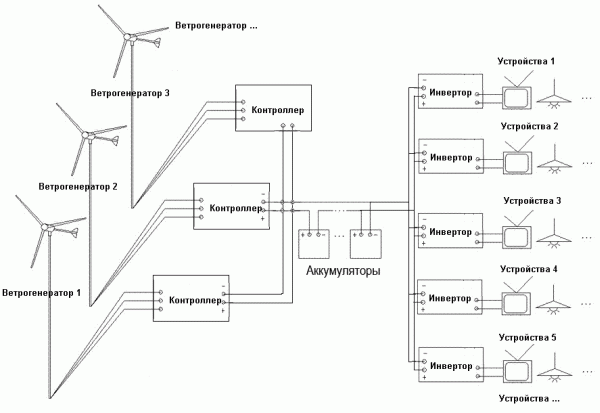

Збільшення продуктивності системи.
Можливо встановити два і більше генератори, інвертори і комплект акумуляторів для збільшення потужності системи.
Також можливі інші схеми роботи і комутації вітрогенераторів.
