Теплові насоси
Тепло з надр землі!

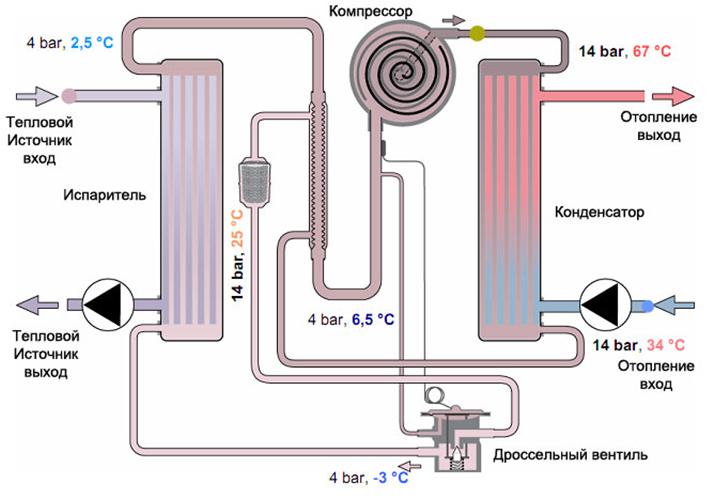

Тепловий насос - це облаштування передачі теплової енергії від низької температури до більш високої температури. Принцип дії теплового насоса абсолютно ідентичний холодильнику. Тільки у холодильнику кінцевою метою є холод, який виходить за рахунок відбору теплоти з об'єму випарником. Конденсатор скидає теплоту в довкілля. А в тепловому насосі все відбувається навпаки. Конденсатор - це теплообмінник, який виділяє теплоту, а випарник - теплообмінник, який утилізує низьку температуру
Якщо порівнювати геотермічну енергію з іншими різновидами(енергією вітру, води або сонця), то її перевагою є те, що вона не залежить від погодних умов і запасів палива. Саме це дозволяє отримувати найбільш зручний в експлуатації і стабільний тип енергії.
Типи теплових насосів
Вертикальні «грунт-вода»

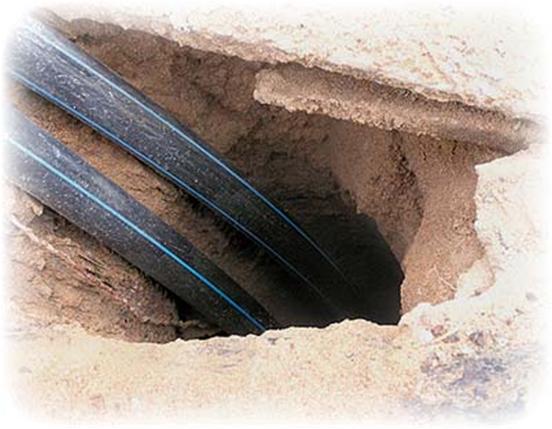

За допомогою бурової установки, виконують свердловину діаметром 20 см і глибиною від 50 до 100 м
Усередині вертикальної свердловини поміщають геотермальний зонд
Горизонтальні насоси «грунт-вода»

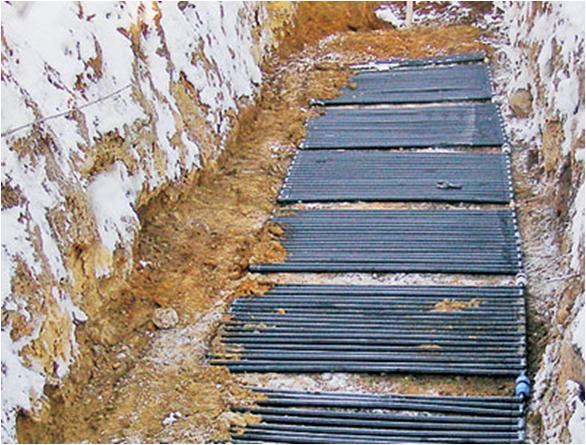

За допомогою техніки недалеко від будинку риють траншею глибиною близько 1,5 м
систему труб прокладають нижче рівня промерзання грунту
По трубопроводу теплоносій підводять до цокольної частини будинку
«Вода-вода»

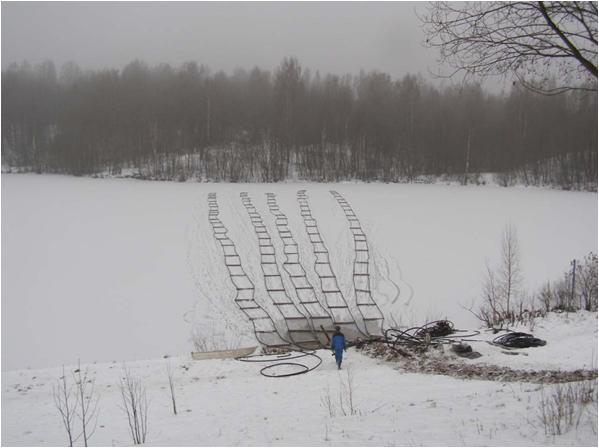

Водний колектор збирають із звичайних ПНД-труб, заповнених теплоносієм
Після чого конструкцію обережно занурюють у воду і акуратно транспортують на середину ставка

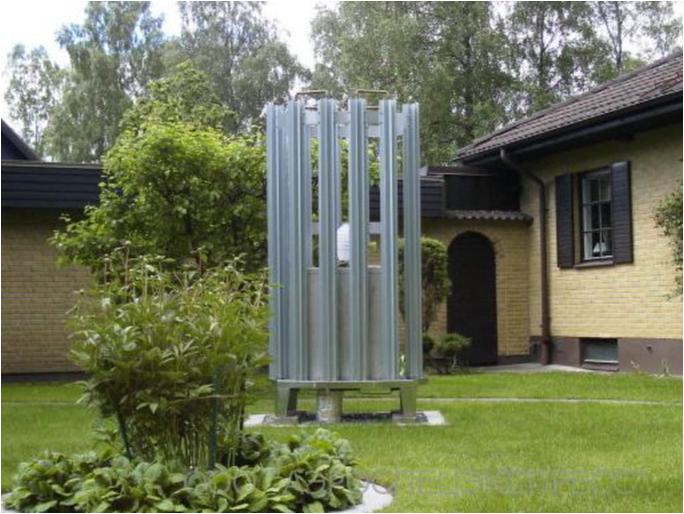

«Повітря-вода»
Монтаж теплового насоса "повітря-повітря" не вимагає земельних робіт
насос такого типу встановлюють в 2-20 метрах від житлового будинку
Питоме теплоспоживання типів будівель :
будівля з низьким споживанням(сучасні матеріали, утеплення стін, вікна із склопакетів) - 40 Вт/м2;
новобудова з хорошою теплоізоляцією - 50 Вт/м2;
будівлі із стандартною теплоізоляцією - 80 Вт/м2;
будівлі старої будови без ізоляції - 120 Вт/м2.
Розрахунок додаткової теплової потужності для гарячої води роблять виходячи споживання однією людиною близько 50 л води з температурою 45 °З, що відповідає 0,25 кВт/чол.
|
|
|
|
|
Категорія |
|
|
Питоме теплоспоживання,
В т.ч/чол
|
Теплоспоживання
для гарячої води, кВт/чел
|
Низьке споживання |
|
|
|
|
Стандартне споживання |
|
|
|
|
Квартира, яка займає этаж |
|
|
|
|
Одноквартирний жилой дом |
|
|
|
|
Виходячи з приблизного розрахунку, для котеджу площею 200 м2 на 4 чоловік при теплових втратах 70 Вт/м2 (при розрахунку на - 28 °Із зовнішньої температури повітря) потреба тепла складатиме 14 кВт. Також необхідно додати 700 Вт на для гарячої води. В результаті потужність теплового насоса складе 14,7 кВт. Витрати по електриці складуть близько 3-4 кВт/година.
Продуктивність деяких моделей ТН і споживана електрична потужність.
Модельний ряд. |
Опалювальна потужність* |
Потужність охолодження** |
Споживча електр. потужність** |
WW-A0010 |
8,89 |
10,3 |
1,92 |
WW-A0015 |
12,95 |
15,35 |
2,98 |
WW-A0020 |
16,1 |
18,55 |
3,53 |
WW-A0025 |
21,1 |
24,7 |
4,69 |
WW-A0030 |
29,05 |
33,9 |
6,51 |
WW-A0035 |
32,2 |
37,1 |
7,06 |
WW-A0040 |
37,2 |
58,6 |
8,22 |
WW-A0045 |
42,2 |
49,4 |
9,38 |
Вигода щодо теплового насосу
|
|
